３号機の紹介

２００６年９〜１０月制作　現在使用している３号機システムです

制作コンセプトは、『ＡＶエンコード対応マルチメディアマシン』

・録画して保存したままのビデオテープや保有しているＬＤ等のアナログビデオソースや 　昔録音したカセットテープ、レコード盤のアナログオーディオソースをＰＣでデジタル化し、 　劣化させずにＣＤやＤＶＤ等に永久保存化 ・ＴＶが視聴でき、大容量・高精細ブロードバンドコンテンツ閲覧など超高速通信にも対応 ・６００枚近く所有している音楽ＣＤをＨＤＤに取り込み携帯デジタルプレイヤーに転送したり、 　ＨＤＤ音楽プレイヤーとしても使用 ・複数枚の高画素数のデジタル写真を瞬時に処理 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　以上のことが出来る能力のＰＣを制作

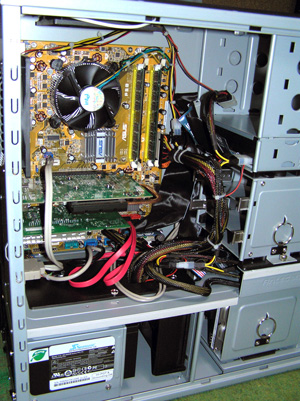

	２００６年９月の最初の構成 ＣＰＵクーラーも純正品のままで まだ追加パーツも無い基本構成

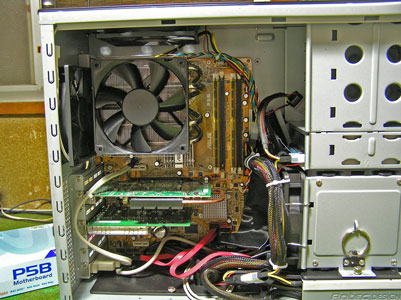

	２００６年１０月　１度目の構成変更 Ｐｅｎｔｉｕｍ４より発熱量が少なくファンも低回転で静かに なったみたいだが、高負荷時の回転音が気になった為 サードパーティーのヒートパイプ式の大型クーラーに変更し、 低速でも風量の稼げる１２０ｍｍ角ファンにし静音と冷却を 両立させた。

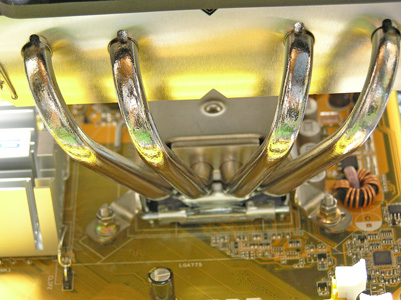

	クーラーが大きく重量もあるのでＬＧＡ７７５用 リテンション付属の樹脂製プッシュピンでは貧弱で重みで 抜け落ちる可能性が有るのとＣＰＵとクーラーの接着が弱く 冷却力が悪そうなのでマザーボードの裏にバックプレートを 取り付け、ボルトとナットで固定し脱落防止と強く密着させ 冷却力を向上させた。

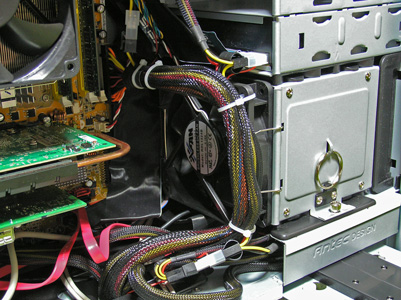

	ケースが大型で冷却力が高いのでビデオカードを ファンレスの物にしたが静音化の為にケースファンの回転を 遅くしたのでビデオカードで発生した熱が排出し難く 内部温度が上昇。 対策としてケースフロント側のビデオカードの前に 排熱補助用のファンを取付け、内部に熱が籠もらないように した。

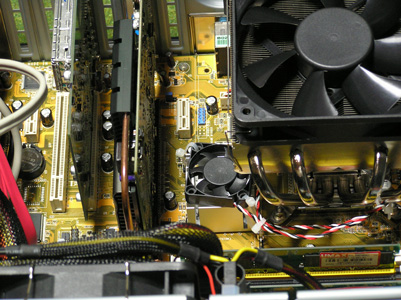

	２００６年１２月　２度目の構成変更 ＣＰＵクーラー変更したためチップセットのヒートシンクに 冷却風が当たり難くなったのだが、フロントケースファンの 風が当たってるので冷えるだろうと思ったが、 ヒートシンクの向きが悪く思ったように冷却できずチップ セットの温度が上昇しヒートシンク外側温度が５５℃以上に なる。 ７０℃くらいまでなら耐えられるのだが寿命を考慮しチップ セットヒートシンクに４０ｍｍ角のファンを取り付けた結果 ヒートシンクの下側の温度が４０℃以下になった

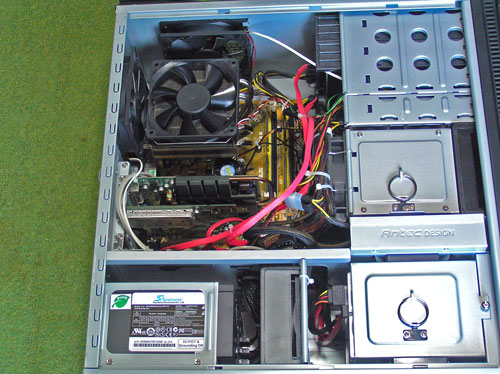

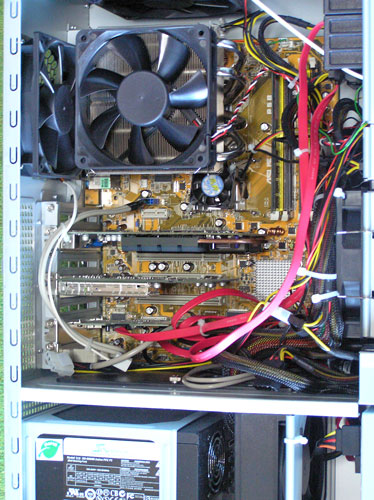

	２００７年　１月　３度目の構成変更 チップセットにファンを取り付けたのは良かったのだが 常に全速回転で高音の回転音が気になり静音タイプの物に 取り替えるが改善しなかったのでファンコントローラーを 取り付けることにした。 ２つ有る温度センサーの１つをチップセットヒートシンクに 取り付けこのセンサーでチップセットの温度を監視し 普段は回転音が気にならない程度まで回転数を落とし、 設定温度を超えると全速回転し設定温度まで下げるようにし もう一つのセンサーはＨＤＤに取り付けＨＤＤの温度を コントロール。 バックアップ用のＨＤＤをバックアップ時のみにＯＳを 終了せず取り付ける為、ホットスワップ対応のｅＳＡＴＡ カードとリムーバブルケースを追加。 リカバリー時にカード経由だとＨＤＤを認識しないので マザーボードのＳＡＴＡポートに直接接続する リムーバブルケースを追加。
